Назначение

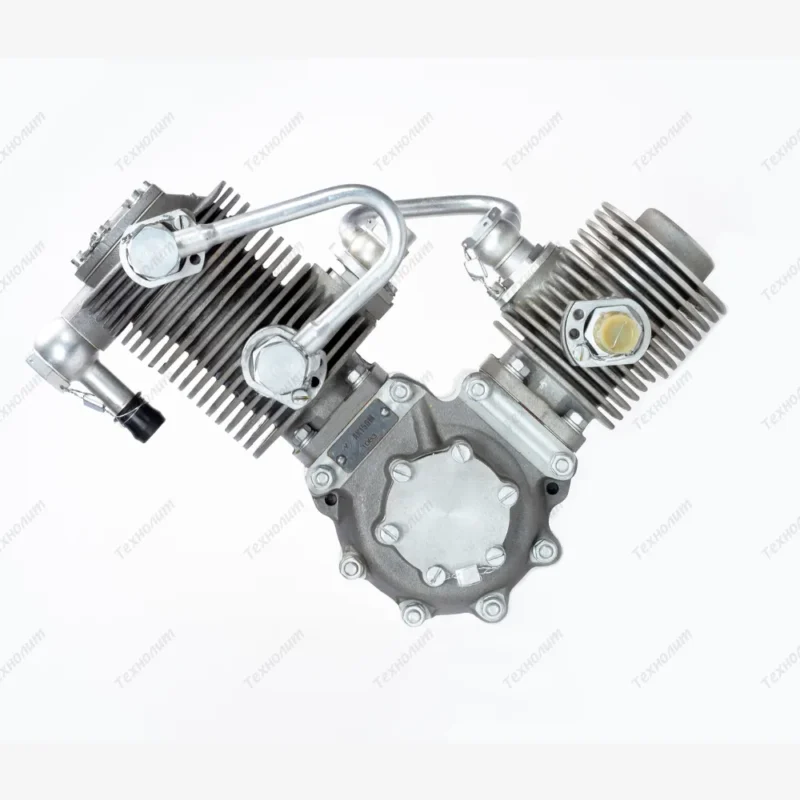

Воздушный компрессор АК-150 предназначен для сжатия воздуха, используемого для обслуживания различных пневматических устройств

АК-150 СВ

Ресурсы изделий

Гарантийный До 1-го ремонта Межремонтный Назначенный
600 ч 600 ч 600 ч 1800 ч

Технические характеристики

Параметр Значение
Выброс масла за 15 мин (при противодавлении воздуха 10 кгс/см², температуре масла +50...+90°C, давлении масла 2-5 кгс/см², 1700 об/мин) 0,1-10 г
Давление подводимого масла 0,5 - 5 кгс/см²
Масса изделия, не более 5,8 кг
Рабочее давление 150 кгс/см²
Смазка масло МТ-16П ГОСТ 6360-83

Варианты написания модели

АК-150 СВ, АК150 СВ, АК/150 СВ, АК-150/СВ, АК 150/СВ, АК 150-СВ

Детали для модели СВ

Артикул Наименование

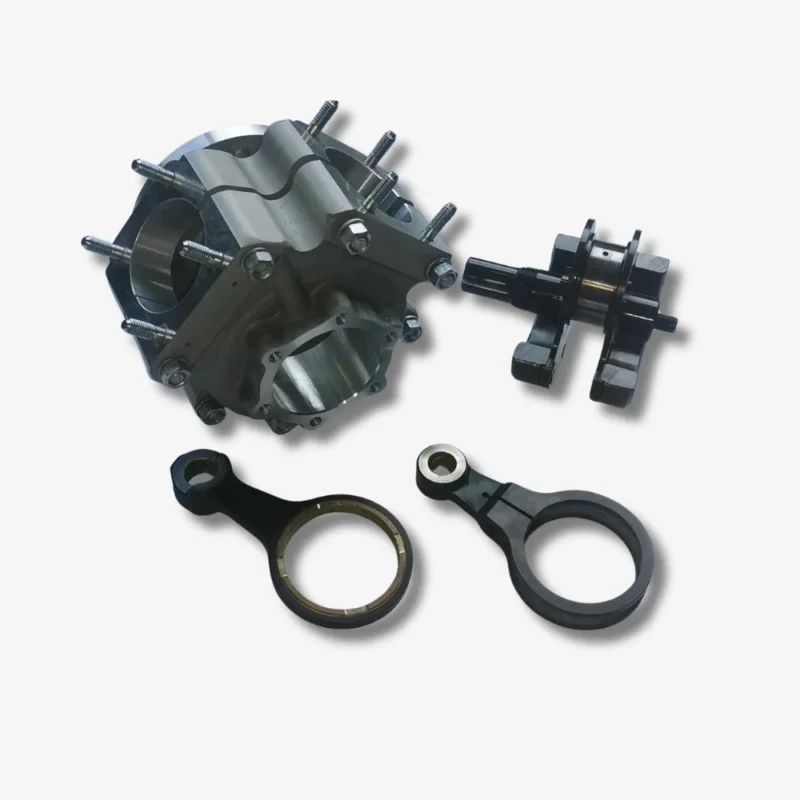

АК150В-02 СКартер

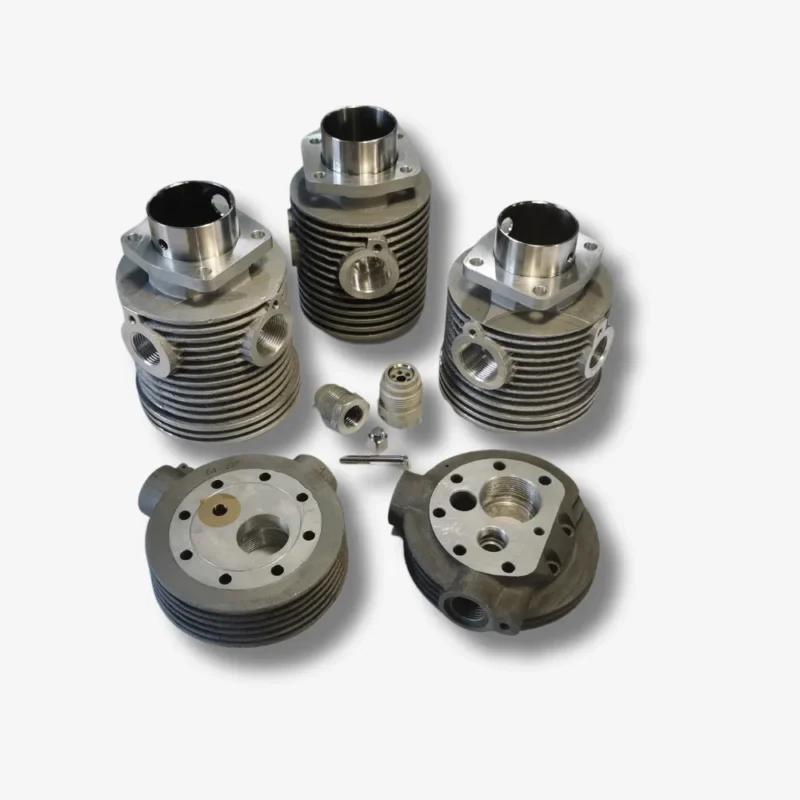

АК150Н-15Цилиндр 3-й ступени
АК150С-18Цилиндр 1-й ступени
АК150С-15Трубопровод 1-й ступени
АК150В-59Трубка
АК150С-19Головка

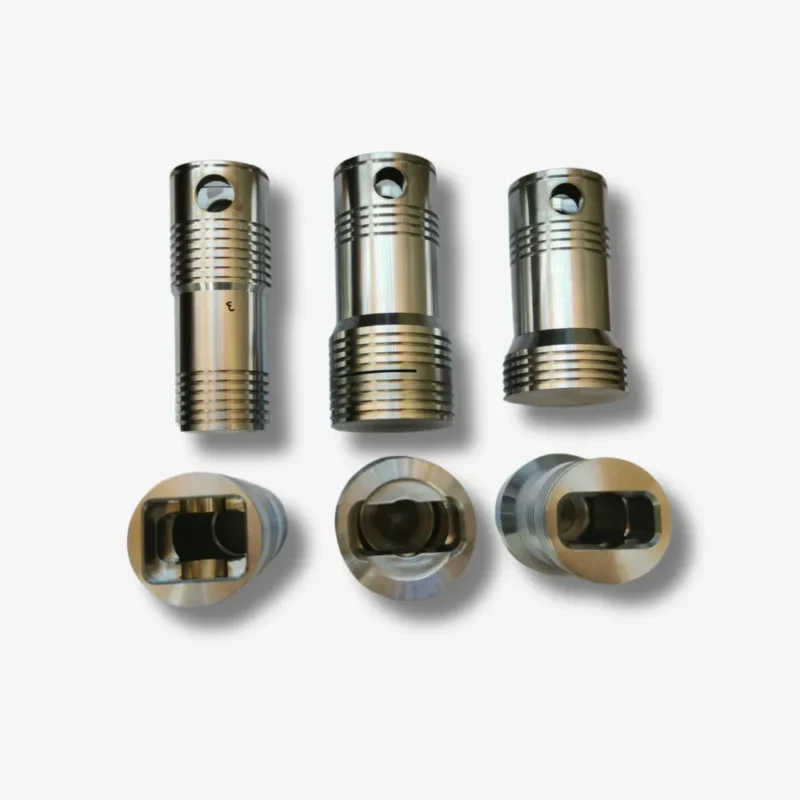

АК150Н-32Поршень 3-й ступени
АК150Н-36Палец поршня
АК150С-52Эксцентрик с шатунами
АК150С-45Поршень 1-й ступени
АК150-27Палец поршневой
АК150В-05Крышка

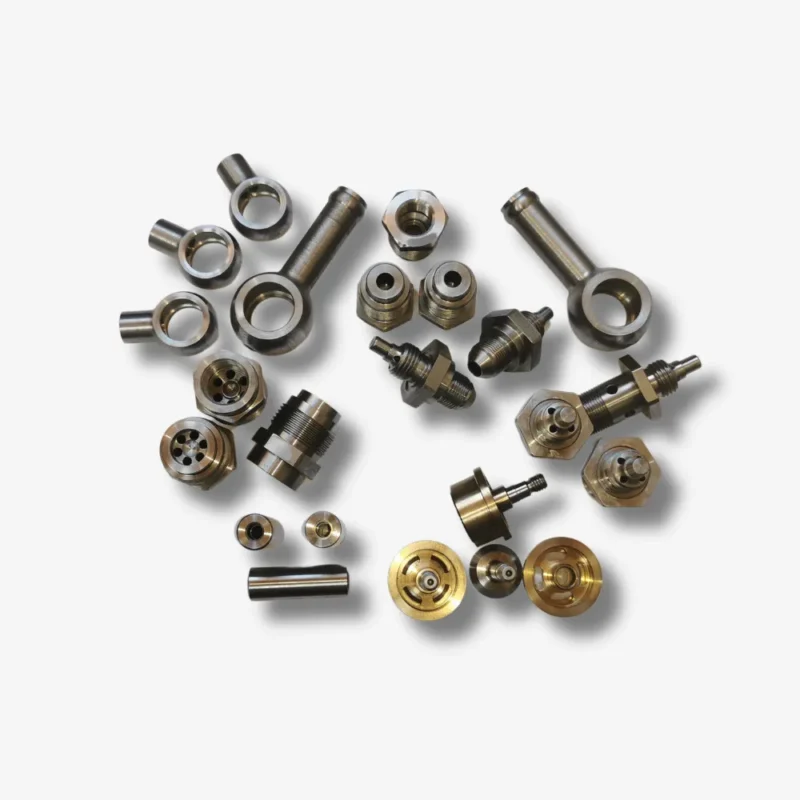

АК150В-33Клапан нагнетания 3-й ступени
АК150В-36Клапан всасывания 2-й и 3-й ступени
АК150В-38Клапан нагнетания 2-й ступени
АК150Н-007Крышка
АК150В-208Прокладка
АК150В-053Прокладка
АК150-090Прокладка
АК150-056Прокладка
АК150-089Прокладка
АК150В-091Винт
АК150В-100Гайка
АК150В-101Втулка
АК150В-099Шайба стопорная
АК150В-098Шайба
АК150В-093Кольцо стопорное
АК150-048Прокладка
АК150Н-016Транспортировочная заглушка
АК150В-103Шайба
АК150В-095Шайба
АК150В-010Шайба стопорная
АК150В-009Гайка
АК150В-102Гайка
АК150В-133Кольцо
АК150В-142Винт
АК150С-079Зажим
АК150Н-041Прокладка
АК150В-219Гайка
АК150-049Заглушка
АК150-057Прокладка
АК150-091Прокладка
АК150-055Нитка хирургическая
АК150В-136Планка
АК150В-134Кольцо уплотнительное
АК150В-140Проставка
АК150В-105Кольцо
АК150В-025Втулка
АК150Н-063Винт
АК150Н-009Угольник
АК150Н-010Зажим
АК150С-081Табличка
АК150В-141Винт
АК150В-104Прокладка

АК-150 МКВ

Ресурсы изделий

Гарантийный До 1-го ремонта Межремонтный Назначенный
2500 ч 2500 ч 2500 ч 8000 ч

Технические характеристики

Параметр Значение
Выброс масла за 15 мин (при противодавлении воздуха 10 кгс/см², температуре масла +50...+90°C, давлении масла 2-5 кгс/см², 1700 об/мин) 0,1-10 г
Давление подводимого масла 0,5 - 5 кгс/см²
Масса изделия, не более 5,8 кг
Рабочее давление 150 кгс/см²
Смазка масло МТ-16П ГОСТ 6360-83

Варианты написания модели

АК-150 МКВ, АК150 МКВ, АК/150 МКВ, АК-150/МКВ, АК 150-МКВ

Детали для модели МКВ

Артикул Наименование
АК150В-03Картер
АК150Н-15Цилиндр 3-й ступени
AK150H-17Цилиндр 1-й ступени
AK150H-20Трубопровод 1-й ступени
АК150В-59Трубка
AK150H-22Головка
АК150Н-32Поршень 3-й ступени
АК150Н-36Палец поршня
АК150Н-39Эксцентрик с шатунами
АК150Н-41Поршень 1-й ступени
АК150-26Палец поршневой
АК150В-05Крышка
АК150В-33Клапан нагнетания 3-й ступени
АК150В-36Клапан всасывания 2-й и 3-й ступени
АК150В-38Клапан нагнетания 2-й ступени
АК150Н-11Дефлектор
АК150Н-059Колпак
АК150Н-060Прокладка
АК150В-053Прокладка
АК150-090Прокладка
АК150-056Прокладка
АК150-089Прокладка
АК150В-091Винт
АК150В-100Гайка
АК150В-101Втулка
АК150В-099Шайба стопорная
АК150В-098Шайба
АК150В-093Кольцо стопорное
АК150-048Прокладка
АК150Н-016Транспортировочная заглушка
АК150В-103Шайба
АК150В-095Шайба
АК150В-010Шайба стопорная
АК150В-009Гайка
АК150В-102Гайка
АК150В-131Штуцер
АК150В-132Кольцо уплотнительное
АК150В-133Кольцо
АК150В-142Винт
АК150Н-061Прокладка
АК150В-219Гайка
АК150-049Заглушка
АК150-057Прокладка
АК150-091Прокладка
АК150-055Нитка хирургическая
АК150В-136Планка
АК150В-134Кольцо уплотнительное
АК150В-140Проставка
АК150В-105Кольцо
АК150В-025Втулка
АК150Н-063Винт
АК150Н-009Угольник
АК150Н-010Зажим
АК150Н-012Табличка
АК150В-141Винт
АК150В-104Прокладка
АК150Н-065Винт
